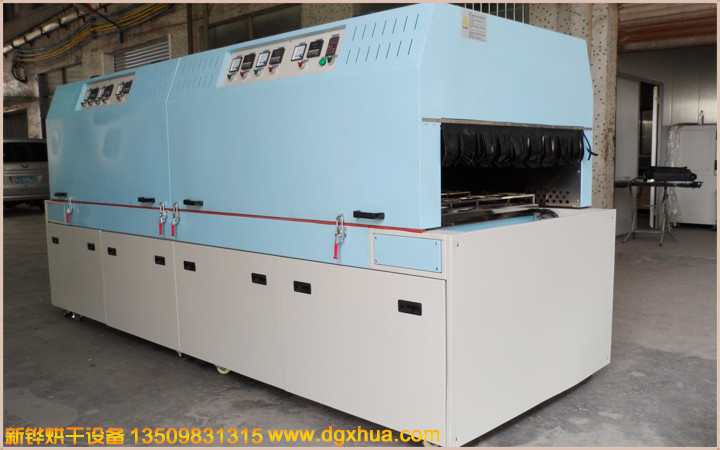

足球隧道炉规格参考
外箱材质：SS41#1.5mm折弯焊接加工
保温夹层：100K高密度岩棉，隔热厚度为100MM
内箱材质：SUS201#1.0mm不锈钢密焊加工
机架材质：支架40*40*1.5mmmm方通组合 ，
进出料门：产品进出口高度400MM，加风幕阻止热空气外溢 。
运风方式：单向水平运风，45W长轴电机配5寸多翼式风轮
温控系统：每段炉盖分3个温控表控制温度，RKC(PID控制)温控表配神港固态继电器加热，K型热电偶检测温度。
温度范围：均匀度±5℃，室温-80℃可调，室温升到60度大约需要10分钟
加热方式：分上下层加热，左右排布中波红外线电热管配反光罩，单段炉盖加热功率：14KW
传动装置：1HP升捷电机，60型1：60牙箱，易能变频器调速(0-3米可调）

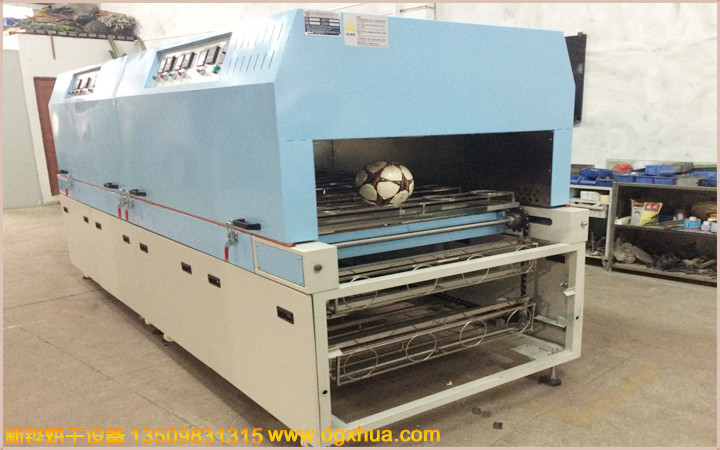

输送方式：5分碳钢链条，25*25*2MM不锈钢方钢加不锈钢元钢定制，每个球框放4个，75个球框。
安全裝置：超温保护装置，电源缺相保护器，热过载保护，其它电器正泰
机台颜色：打磨倒角无毛刺，防锈后灰白色高温喷塑
電源系統：TNS/380V+N/30KW/50HZ（分段式控制）
足球隧道炉根据客规格要求定制
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
