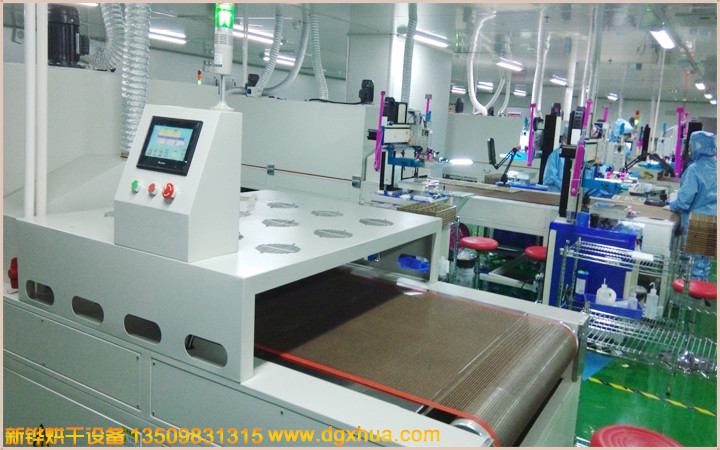

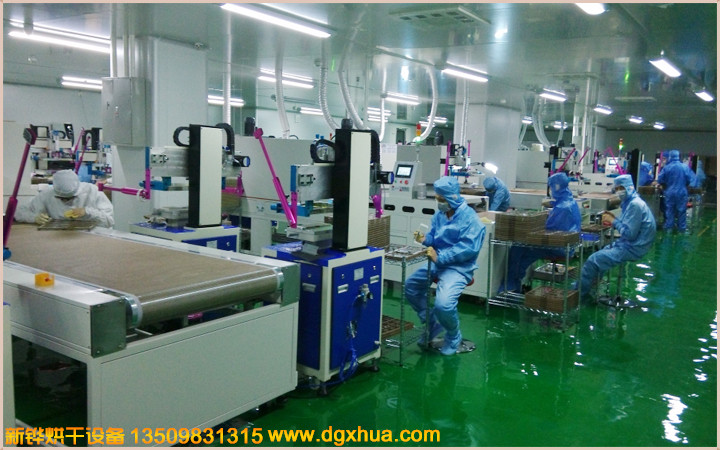

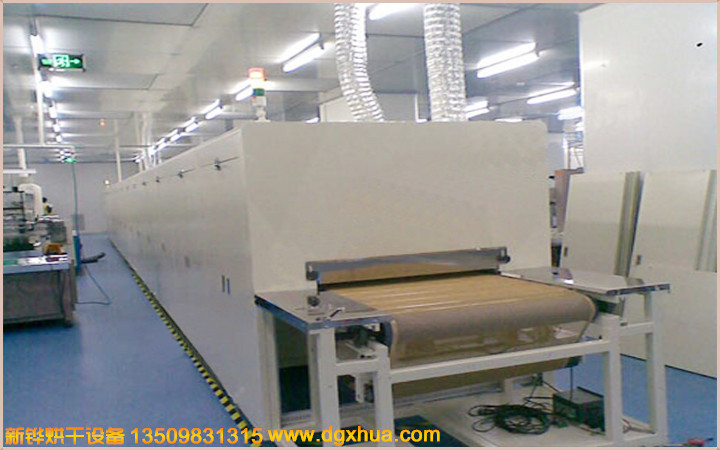

盖板无尘隧道炉规格参考
| 型号 | XHSOL-100-2IR | XHSOL-100-4IR | XHSOL-120-4IR |
| 内尺寸L*W*H(mm) | 2400*1000*50 | 8000*1050*50 | 10000*1250*50 |
| 外尺寸L*W*H(mm) | 3600*1050*1650 | 10000*1050*1650 | 12500*1450*1650 |
| 进料口高度(mm) | 0-50 | 输送高度(mm) | 850±50 |
| 进料段长(mm) | 500 | 800 | 1000 |
| 加热段长(mm) | 2*1200 | 4*2000 | 4*2500 |
| 冷却段长(mm) | 200 | 400 | 500 |
| 出料段长(mm) | 500 | 800 | 1000 |
| 输送宽度(mm) | 1000 | 1000 | 1200 |
| 输送方式 | 铁弗龙网带、铁弗龙布带 | ||
| 温度范围 | RT-200℃ (250℃) | 均匀度 | ±2.5%(空载测试） |
| 升温时间 | 30min | 35min | 40min |
| 箱体材质 | 内箱：SUS304#T1.5mm镜面不锈钢 外箱：SS41#T1.5mm钢板经防锈处理后高温烤粉 | ||
| 送风方式 | 单面水平送风/垂直送风 | ||
| 加热方式 | SUS304#电热器+热风循环，IR+热风循环 | ||
| 洁净等级 | Class100~1000# | ||
| 保护装置 | 漏电开关、相序保护、超温保护、电机过载保护、控制线路保险丝 | ||
| 电力 | AC380V 18KVA | AC380V 48KVA | AC380V 63KVA |
| 产品特性 | 1.采用智能温度控制器，PID自动演算，LED显示，配合SSR固态继电器输出控制加热，控温精度高。 2.采用二段四路均匀为分布控制加热（恒温状态时可任意关掉其中一路电热管，降低加热功率进入省电模式） 3.采用远红外电热管省电，无尘，从内到外辐射加热，使产品达到快速烘干的效果。 4.采用耐高温高效过滤器，配压差计显示过滤工作状况。 | ||
盖板无尘隧道炉可非标定制
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
