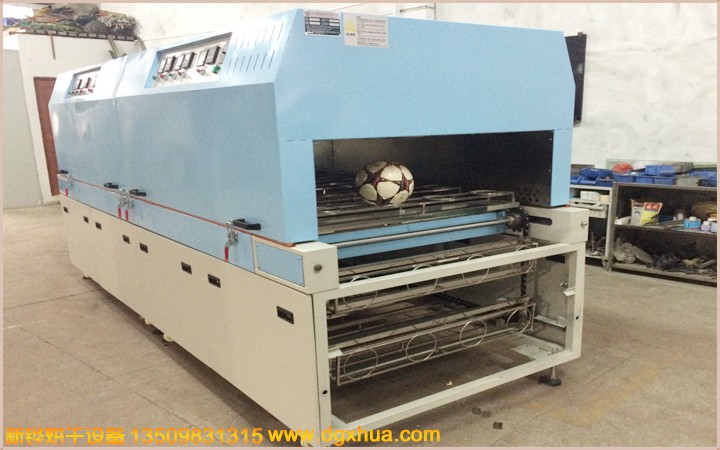

足球隧道炉
此设备满足客户需求，我司拟定设计如下，设计整齐简洁、美观大方、表面喷涂天蓝色和乳白色，使用便捷，操作简单，对人员技术要求低，节能环保，效率高效
设备主要参数
此设备总长度为9.9m，包含上料段1.0m，入口隔热段0.2m，加额外段8.0m（加热段分为4段）冷却下料段分为独立的6段，现场拼接
此设备外箱体采用冷轧板折制，喷塑处理，整机内胆采用t1.0mm#304不锈钢折版折制，耐腐蚀，耐热，机械性能良好，保证了烘烤区的洁净度，承重性能好，方便整机移动
采用进口原材料，抗老化，使用周期长，易清理，耐腐蚀、耐化学药性、无毒、具有透气性、减少热消耗、提高干燥效率
传动电机采用台湾爱得利减速电机，配以台湾台达变频器、输送平稳、速度无极可调
利用先进隔热技术，双层隔热、阻隔热传导，保温性能良好，最大限度减少热损耗，达到节能目的
设备总长：9.9M
加热温度范围：RT-200°C可调
加热方式：IR红外线灯管+热风循环
加热区内宽度：1000mm
有效输送宽度：900mm
调速方式：变频调速
红外线加热功率：36kw
总功率：39kw
电源：三相四线380vac
足球隧道炉欢迎咨询
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
