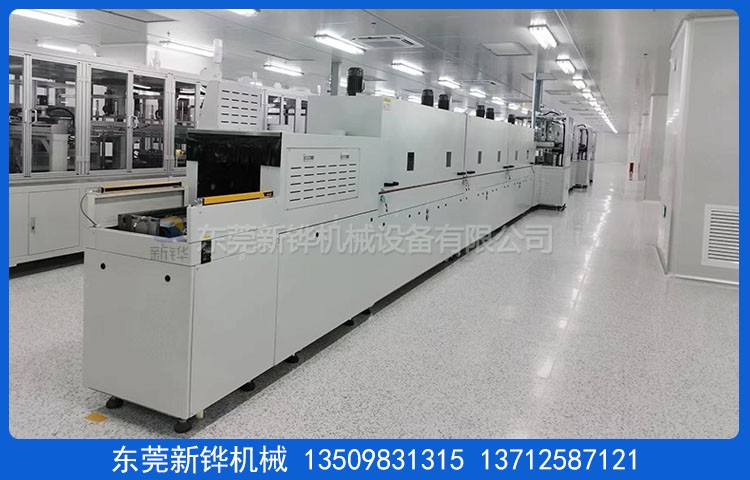

设备名称:双层冷却炉
设备型号:XHSO-3-08-2T
设备电源:AC380V 3φ 50HZ 8KVA
外形尺寸:长2830×宽2080×高1350㎜ （参考尺寸）
内箱材质:T1.0mmSUS304#不锈钢折弯加工。
外箱材质:T1.2mmSS41#冷板焊接打磨加工。
机台颜色:灰白色（客户提供色卡）。
输送皮带:T3.0mmPVC绿色皮带+托盘。
输送动力:调速电机配数显电子调速器，光电检测出料。
升降平台:前后升降模组+滑块+输送平台。
输送高度:双层冷却炉输送皮带距离地面高度750±30mm
保温材料:硬质Polyurethane发泡及玻璃棉，保温厚度50mm。
箱门密封:?20mm耐高硅胶密封条密封处理。
操作方式:触摸屏+PLC控制器，参数设定:温度，风机，运行；
程序控制:2套切换（单层输送一套，升降二层输送一套）。
温度控制:智能温度控制器，数字设定，LED显示，PID自动演算。
温度检测:炉内前中后各一个温度传感器共3个温度检测点。
冷却方式:2套*3HP泰康压缩机左右吹风，出风口温度:5-25度可调。
安全保护:进料位对射光栅、安全防护板、双手启动按钮、漏电断路器、电源逆向防止器、马达及电热过电流、控制回路短路及过载等?；ぷ爸煤虾豕拾踩曜肌?/span>
防护标识:所有带电外露部位加装绝缘?；ふ?，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金之日起35個自然日完成；安装调试时间为货到工厂之日 2個工作日內完成。
东莞新铧烘干设备厂家生产:双层冷却炉,PA管双层升降冷却炉,冷却隧道炉,烘烤后冷却炉,双层升降冷却炉,升降冷却炉,热风隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温?；?安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较??； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛?；?达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
