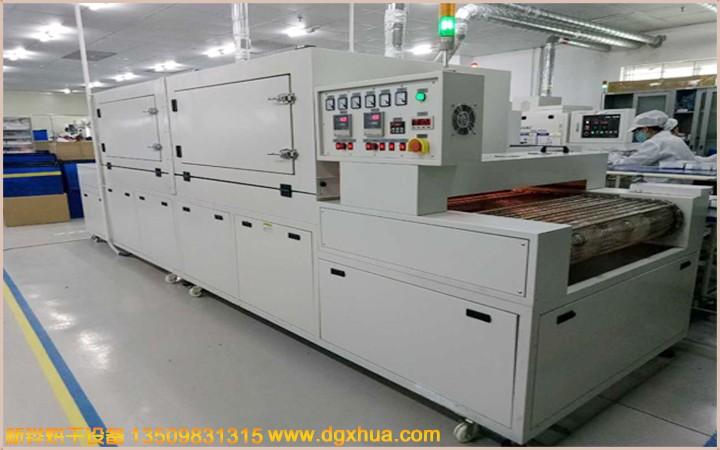

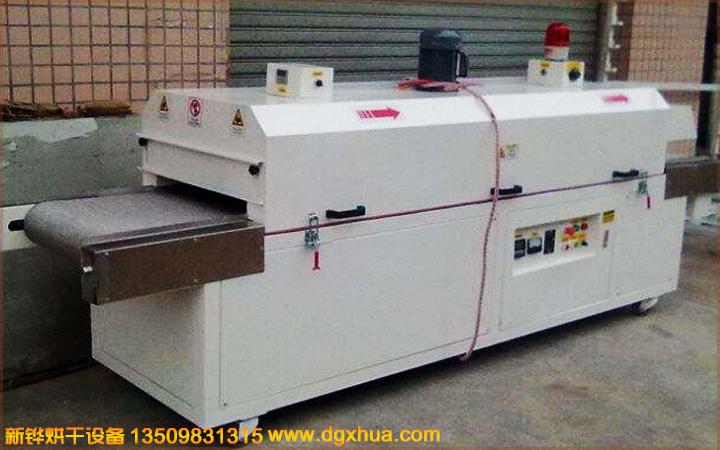

红外线隧道炉道炉烘远红外线隧道炉、IR隧道炉

1、隧道炉外形尺寸:线体总长7米，总外宽1710mm,内宽1250mm，总高1950mm；进料部分长500mm，烘干部分长6000mm,出料部分长500mm，底部到网带的高度为600mm（±10mm可调）；线体大梁支架和箱体外壳采用1.2㎜厚201不锈钢板折弯而成，机架用50×50㎜铁方通焊接而成，线体底部配有脚杯.

2、烘干部分：总长6米，共分3段炉腔，每段2.0米，内胆材质采用1.0㎜201不锈钢板制作,进料口净高度250mm,进出料口设可调节档板,中间铺130㎜厚高温硅酸隔热岩棉,使炉体外部不烫手.除进出料口,大粱接缝处,顶部进气口和排气口阀门,周边除外.外壳温度不能高出室温8度以上.顶部配有进气口和排气口阀门,可调节室内空气流量,便温度更加均匀.

3、电器部分:电源380V，三相五线制,功率55KW，采用1P变频器变频调速, （4台）,传动速度0.15米-0.5米/分钟任意可调；前设有紧急停机按钮.确保安全.

4、发热部分：内置不锈钢发热管，均分布在炉腔顶部，每段炉腔顶部装有0.75KW运风马达2台（共4台），配10.5寸运风风轮于炉腔顶部，配有独立的控制系统，综合风量运风，炉腔顶部配进气和排气口阀门，可调节 进出气口空气流量大小，使炉内温度更加均匀。

5、控制部分:采用台湾台松微电脑智能型温度仪表，配有PV和SV数字显示窗口,采用模块连续缓冲式输出控制加热器, 配独立的控制系统，采用继电器输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准,温度室温至200℃任意可调，功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能；内部温差±5℃，其它控制电路电器均采用正泰电器控制；

6、传动部分：网带采用不锈钢网带,俩边链条为碳钢材质.网带分俩条每条网带宽530mm.
