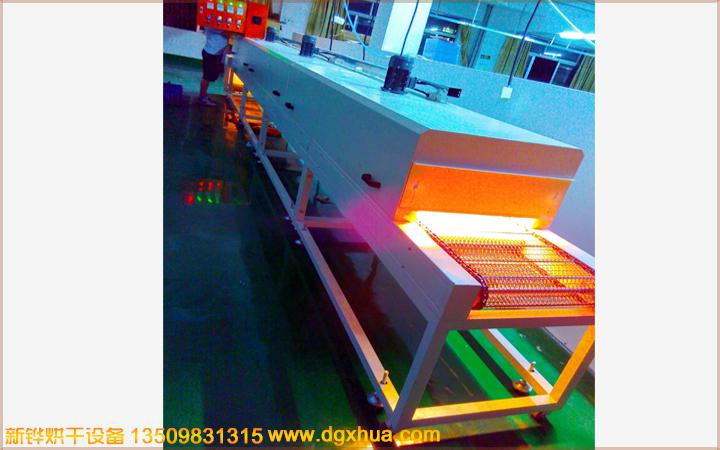

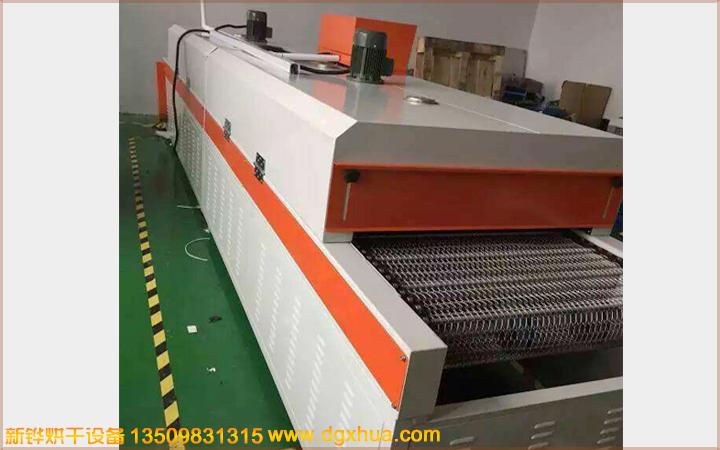

红外线隧道炉烘道、电加热平板线烘道隧道炉、低噪热风循环隧道炉、烘干灭菌红外线隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

用途：

采用电加热对丝网印刷、喷染、电镀以及印刷电路等行业的烘干、除湿等工艺，还可用于食品、纺织品、压铸小件等工业的干燥、烘烤，喷漆工件烘干，固化工件，烘干工件，西淋瓶、安瓿瓶、化妆品用瓶、制药玻璃制品瓶和中药及其他物料连续烘干灭菌。工作场所整洁，生产效率高，是目前我国制药厂、中药厂、饮料厂、日用化工厂必不可少的设备之一。

工作原理：

电加热平板线烘道采用加热管外置式加热，将电能转化为热能，热量经低噪音高压风机吹入进风道，传入箱内，形成热风循环，箱体设有对流搅拌技术，温度非常均匀，具有自动控温，调速，故障报警等特点，使用安全，方便，环保，节能等优点。

技术要求：

烘道内采用优质镀锌板（不锈钢板），外壁采用优质成型彩钢板制作，大梁用后成型钢板制作，保温层采用纤维石棉保温
电加热管为耐高温不锈钢无缝钢管，结晶氧化镁粉做绝缘，风机采用低噪声高压离心风机，保温采用硅酸铝纤维棉
网带为优质铁氟龙耐高温网带，不锈钢网带等
另有控制器，调速器，低压电器控制系统等控制系统部分

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。
