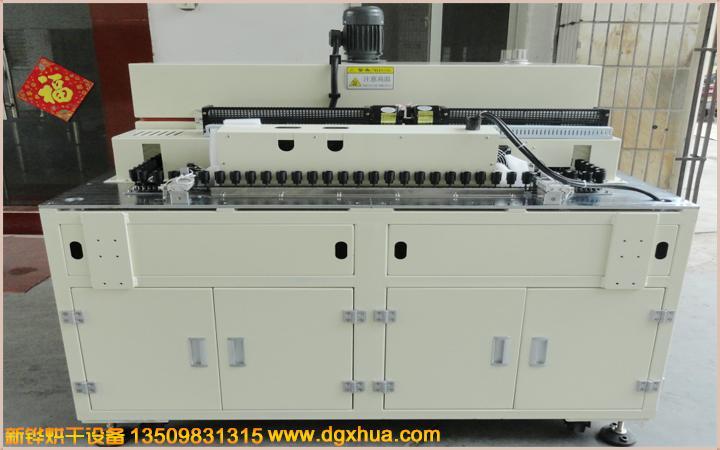

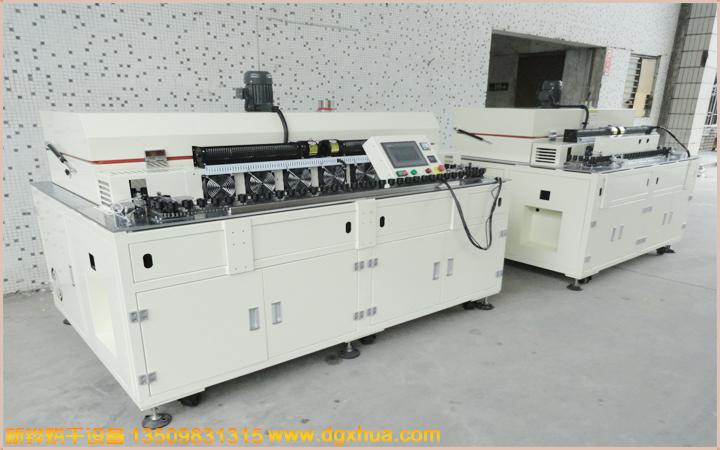

马达焗胶隧道炉，磁瓦隧道炉，马达焗胶节能隧道炉，隧道式转子焗胶隧道炉

型号：XHSO-450-1IR

内箱尺寸：1000*1650*150（*长*宽*高*）

外箱尺寸：1850*1350*1650（*长*宽*高*）

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

该转子焗胶隧道炉由炉体，网带或链条传动装置，排潮系统，红外线电热管及电控系统组成炉体内膛采用不锈钢板制造，有利于热效率的提高。配有网带纠偏轮和机械纠编机构，从而保证烤炉能连续正常生产。排潮系统装有调节阀门，便于控制炉膛内温度和湿度。热源为组合式远红外线电热管、合理排布，以提高电加热元件的利用率，每节炉带电热指示功能，选用优质电器元件进行自动化控制，是生产各类饼干的全功能烤炉。该设备采用柴油、燃气和电加热三种，用户可以根据实际情况自行选择。还可根据客户的特殊要求进行订制。

炉带宽度mm 200 300 400 500

炉口高度mm 50 或按照用户要求　　控温点数个 2 3 3 4　　控温精度℃±1　　工作温度℃ RT～300（zui高炉温350℃）　　网带速度mm/min 20～200或按照用户要求，变频无级调速　　报警保护超温、断偶、过载、停车等报警保护

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
