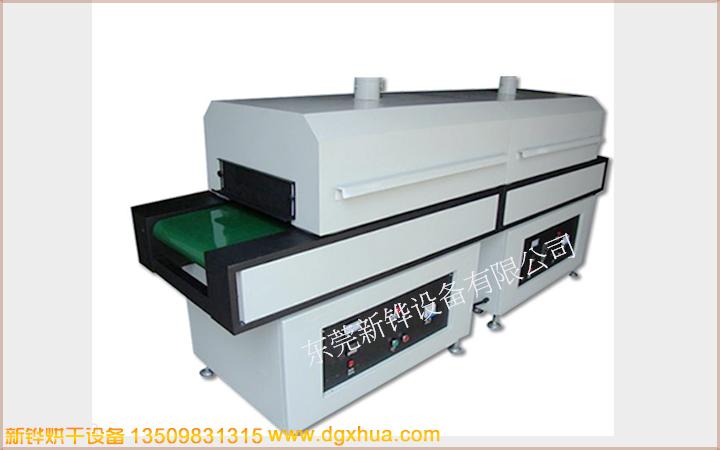

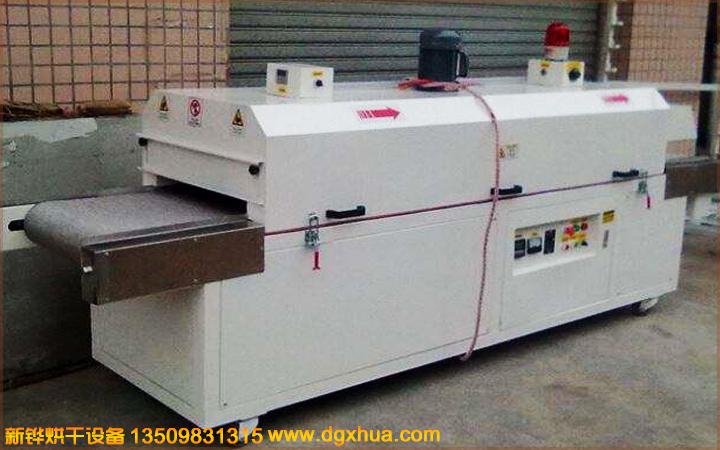

隧道炉流水线隧道炉、高温流水线隧道炉、烤箱式高温隧道炉、新技术高温隧道炉

型号：XHSO-80-3R

外形尺寸：8000*1050*1650（*长*宽*高*）

进料口高：0-200.mm

进料段长：800.mm

加热段长：3*2000.mm

冷却段长：400.mm

出料段长：800.mm

输送宽度：800.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

高温隧道炉操作步骤：

（1） 请正确接上三相电源，零线及地线。

（2） 打开电源开关，电源指示灯亮同时电压表有指示为380V电压。输送带调速器有显示，按FWD/REV选择正/反转。

（3） 打开加热（1）开关，此时第（1）节炉运风马达开始运转，烤箱内胆有强风吹出（请注意运风马达的运转方向，左．右．底边为强风吹出，即为正常）

（4） 5分钟后仪表有显示：5秒钟自检。自检完毕后，进入加热状态，通过 ▲ 三个键和SET键确认。调整所需要的温度，进行加热

（5） 超温设定的说明：一般情况下，超温设定的温度值应高于温控器所设定温度5~10℃之间，当超温后，超温指示灯亮并断掉所有加热系统，运风则正常运转。（仪表内部超温参数已设好请不要任意修改）。

（6） 烘烤完成后，关掉加热开关。加热停止后运风正常运转5分钟后自动停止温度控制器设定。

溫度控制器：采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

本设备采用国外先进技术设计制造，结构先进、拆装简便、外形美观。选用国内新型保温材料、隔热保温性强、选用远红外加热技术，温度均匀，加温快，加热元件布置合理，能源消耗低。采用热风循环，使上下温度更均匀，确保烤箱产品质量。电控柜采用先进数显自动控温系统，在50-300度之间可任意调节，温控具有PID微电脑控制，自整定，反应灵敏，工作可靠。可根据用户产品要求，设计制造各种非标烘箱及通过式烘道流水线。
